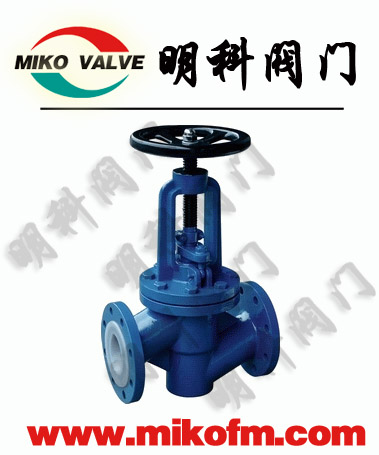

一、J41F46襯氟塑料截止閥概述:
J41F46直通式襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
截止閥基本結構:
1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
二、J41F46直通式襯氟截止閥設計特點:
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：
聚四氟乙烯（PTFE，簡稱F4 ）
聚全氟代乙丙烯（FEP，簡稱F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
三、J41F46直通式襯氟截止閥性能參數:
公稱通徑：DN15～350mm
公稱壓力：PN1.0～2.5Mpa
連接形式：法蘭連接
驅動裝置：手動，蝸輪傳動，電動，氣動
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
四、J41F46直通式襯氟截止閥型號與意義:
J41F46-16-DN200
J：截止閥類代號
4：連接型式為法蘭連接
1：結構型式為直通式
F46：過流部分材料為F46（聚全氟乙丙烯）
16：16公斤壓力
DN200：通徑為200MM
一、J41F46直通式襯氟截止閥]的詳細資料：
產品型號：J41F46
產品名稱：襯氟截止閥
產品特點：法蘭連接手動截止閥,直通式截止閥,連接手動截止閥
二、J41F46直通式襯氟截止閥概況：
1、截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
2、設計規范
遵循GB 12233、GB 12235、ANSI B16.34標準。
3、驅動方式
手動、齒輪傳動、氣動（常開或常閉）、電動。
法蘭連接截止閥
設計與制造符合中國國家標準
基本結構形式： 直通式
直流式 公稱壓力PN1.0~2.5（MPa）
公稱通徑DN15~350（mm）
基本型號（全襯里）
|
手動
|
J41J J41FS
|
齒輪傳動
|
J441J J441FS
|
|
J45J J45FS
|
J541J J541FS
|
||
|
氣動
|
J6B41J J6B41FS
|
電動
|
J941J J94FS
|
|
遵循規范
|
STANDARD
|
|
設計于制造
|
GB 12233/GB 12235
|
|
結構長度
|
GB 12221（長-短系列）
|
|
法蘭尺寸
|
JB 78/JB 79（GB，HG，SH）
|
|
壓力試驗
|
GB/T 13927
|
|
標志
|
GB 12220
|
|
供貨
|
GB/T 12252
|
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹鋼
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣、閥桿
|
35
|
1Cr13
|
1Cr18NI9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
活節螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
|
4
|
襯里層/閥座
|
襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯）
|
|||||
|
5
|
填料
|
PTFE（F4） PTFE（F4）
|
|||||
|
6
|
填料壓蓋
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
7
|
閥桿螺母
|
ZCuAl10Fe3 ZCuAl10Fe3
|
|||||
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
W
|
D0
|
H
|
WT(Kg)
|
|
PN 1.0MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
7.87
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
525
|
555
|
55
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
605
|
645
|
77
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
400
|
710
|
814
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
450
|
750
|
855
|
320
|
|
PN 1.6MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
270
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
320
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
40
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
610
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
295
|
J41F46直通式襯氟截止閥訂貨須知：
一、①J41F46直通式襯氟截止閥產品名稱與型號②J41F46直通式襯氟截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J41F46直通式襯氟截止閥型號，請按J41F46直通式襯氟截止閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
