不銹鋼外螺紋截止閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名
不銹鋼外螺紋截止閥的選用原則
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
|
零件名稱Part name
|
閥桿、閥蓋Stem,Bonnet
|
閥桿、閥瓣Stem,Disc
|
填料Packing
|
|
J23W-16P
|
鉻鎳不銹鋼
Cr.Ni Stainless steel |
鉻鎳不銹鋼
Cr.Ni Stainless steel |
聚四氟乙稀、柔性石墨PTEF,Soft graphite
|
|
J23W-40、J23W-160
|
優質碳鋼
High grade carbon steel |
鉻不銹鋼
Cr. Stainless steel |
|
型號
Type |
公稱壓力（MPa）Nominal pressure
|
試驗壓力PS（MPa）
Test pressure |
工作壓力（MPa）Working pressuer
|
工作溫度（℃）Working temperature
|
適用介質Applicable mediun
|
||
|
殼體Shell
|
密封（液）Seal
|
密封（氣）Seal
|
|||||
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤200℃
|
液化石油氣水、油品等Petroleun gas Water,Oil etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J23W-160
|
16.0
|
17.6
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
|

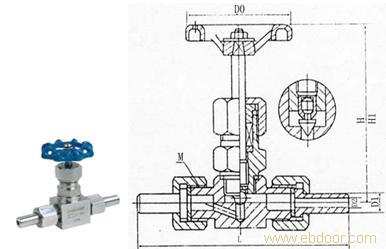

公稱直徑Nominal diameter
|
尺 寸Dimensions
|
重量（Kg）Weight
|
||||||
|
D0
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
||
|
6
|
70
|
14
|
6
|
135
|
96
|
106
|
20×1.5
|
0.8
|
|
10
|
80
|
18
|
10
|
156
|
115
|
125
|
24×1.5
|
1.1
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
185
|
156
|
166
|
36×2
|
3.0
|
|
25
|
140
|
33
|
22
|
185
|
169
|
180
|
42×2
|
3.2
|
