一、Y13H內螺紋先導活塞式蒸汽減壓閥概述：
Y13H型內螺紋連接先導活塞式蒸汽減壓閥 型號:Y13H 壓力:1.6～2.5Mpa 口徑:DN15-DN50 材質:鑄鐵、鑄鋼 公稱壓力(Mpa) 1.6 2.5 殼體試驗壓力(Mpa)* 2.4 3.75 密封試驗壓力(Mpa) 1.6 2.5 高進口壓力(Mpa) 1.6 2.5 出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 壓力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)△P2G GB12246-1989 小壓差 0.15 0.15 滲漏量 GB12245-1989 *：殼體試驗不包括膜片、閥蓋。
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
|
公稱壓力(Mpa)
|
1.6
|
2.5
|
|
殼體試驗壓力(Mpa)*
|
2.4
|
3.75
|
|
密封試驗壓力(Mpa)
|
1.6
|
2.5
|
|
高進口壓力(Mpa)
|
1.6
|
2.5
|
|
出口壓力范圍(Mpa)
|
0.1-1.0
|
0.1-1.6
|
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
|
|
小壓差
|
0.15
|
0.15
|
|
滲漏量
|
GB12245-1989
|
|
*：殼體試驗不包括膜片、閥蓋。
三、Y13H內螺紋先導活塞式蒸汽減壓閥主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥盤
|
2Cr13
|
|
缸套
|
2Cr13/25(鍍硬鉻)
|
|
活塞
|
2Cr13/銅合金
|
|
活塞環
|
合金鑄鐵
|
|
導閥座 導閥桿
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥彈簧
|
50CrVA
|
|
導閥主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
四、Y13H內螺紋先導活塞式蒸汽減壓閥流量系數(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|

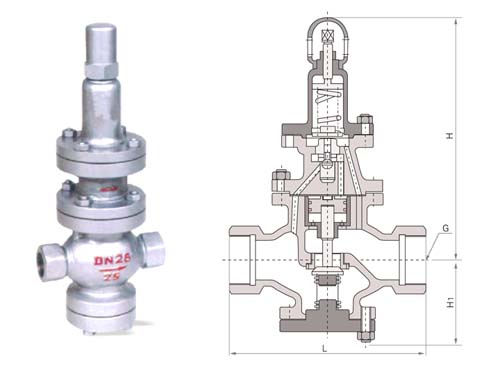

五、Y13H內螺紋先導活塞式蒸汽減壓閥連接尺寸：
公稱通徑DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
訂貨須知：
一、①Y13H內螺紋先導活塞式蒸汽減壓閥產品名稱與型號②Y13H內螺紋先導活塞式蒸汽減壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Y13H內螺紋先導活塞式蒸汽減壓閥型號，請按Y13H內螺紋先導活塞式蒸汽減壓閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
