針型閥概述：
針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。

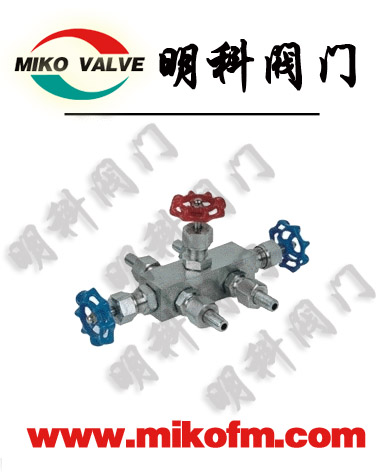

QFF3三閥組針型閥主要零部件材料
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
QFF3 160 DN3-50 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
QFF3 320P DN3-50 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
主要性能規范
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
QFF3 320 DN3-50 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
主要外型及連接尺寸
|
型號 |
公稱直徑 |
尺寸 |
重量(Kg) |
|||||
|
L1 |
D1 |
Do |
H |
H1 |
L2 |
|||
|
QFF3 320 DN3-50 |
|
200 |
14 |
65 |
234 |
260 |
54 |
3.8 |
訂貨須知：
一、①Q(mào)FF3三閥組針型閥產品名稱與型號②QFF3三閥組針型閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定QFF3三閥組針型閥型號，請按QFF3三閥組針型閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
