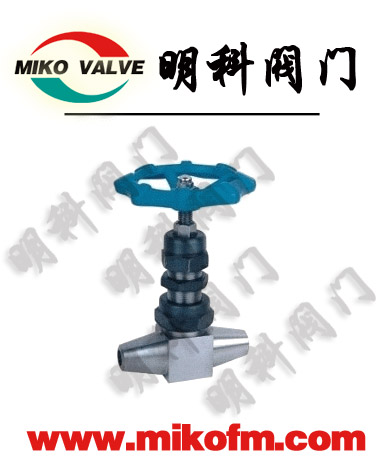

J61Y焊接式針型閥結構、原理、特征 應用領域 技術參數 注意事項
簡介：儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
適用介質：水、油品、蒸汽、石油氣等。
應用：針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分。
優點：針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
防腐方法：首先閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因?yàn)楦g的問題很復雜。針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
針型閥安裝注意事項：
安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的標準
其他技術參數備注：
（1）針型閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
（2）連接形式：法蘭、絲扣（內螺紋）、外螺紋、卡套、焊接
（3）傳動方式：手動
（4）口徑從DN06-DN40；壓力從1.0MPA-50MPA；溫度-20℃-570℃
（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
J61Y焊接式針型閥主要零件材料Materials for main parts
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927
|
零件名稱 |
閥桿、閥蓋、螺栓Body,Bonnet bolt |
閥桿、閥瓣密封圈Stem,Disc,Gasket |
填料 |
墊片 |
手柄 |
|
J61Y-170V |
鉻鎳不銹鋼Cr.NiStainlesss steel |
不銹鋼 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡膠石棉板Latex asbestos |
優質碳鋼 |
主要性能規范Chief property and specifieation
|
型號 |
公稱壓力 |
試驗壓力PS(MPs) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質Applicable |
||
|
殼體Shell |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
電站、石油氣、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
|
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
||
訂貨須知：
一、①J61Y焊接式針型閥產品名稱與型號②J61Y焊接式針型閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J61Y焊接式針型閥型號，請按J61Y焊接式針型閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
