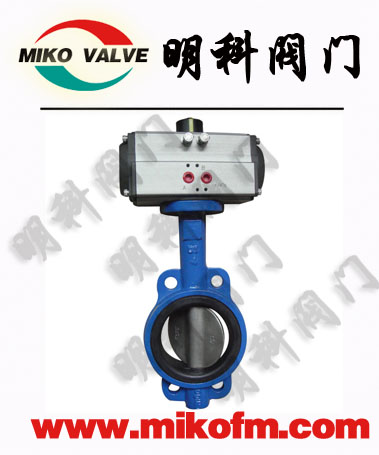

D673X氣動對夾式軟密封蝶閥

一、氣動對夾式硬密封蝶閥概述：

　產品型號：D673H
　　
　　產品名稱：氣動對夾式硬密封蝶閥
　　
　　產品特點：多層次金屬硬密封蝶閥,多層次密封蝶閥,金屬硬密封蝶閥
　　
　　二、氣動對夾式硬密封蝶閥特點：
　　
　　由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封副相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
　　
　　其主要特點如下：
　　
　　1、開啟力矩小，靈活方便，省力節能；
　　
　　2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
　　
　　3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
　　
　　三、氣動對夾式硬密封蝶閥產品結構：
　　
　　多層次硬密封蝶閥系列產品，系我公司新開發的長壽命，節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。
　　
　　四、氣動對夾式硬密封蝶閥主要技術參數：

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲透率	<0.1×DNmm3/s(符合GB/T13927-92標準)
適用溫度	碳鋼：-29℃~425℃?????? 不銹鋼：-40℃~600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等。
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

　　
五、氣動對夾式硬密封蝶閥Dd3/6/973H-16/25C.P.R.V尺寸參數：　　

公稱通徑		結構長度（標準值）	外形尺寸（參考值）
公稱通徑		結構長度（標準值）	H	Dd373H			Dd673H			Dd973H
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	43	112	350	180	200	625	245	72	530	250	255
65	2 1/2	46	115	370	180	200	625	245	72	530	250	255
80	3	64	120	380	180	200	645	245	72	565	250	255
100	4	64	138	420	180	200	675	355	92	600	250	255
125	5	70	164	460	180	200	715	355	92	640	250	255
150	6	76	175	555	270	280	800	355	92	705	300	315
200	8	89	215	780	400	425	850	250	170	775	300	315
250	10	114	243	840	400	425	925	250	170	945	300	315
300	12	114	285	995	450	560	1035	450	220	1070	300	315
350	14	127	320	1050	450	560	1070	450	220	1140	300	315
400	16	140	350	1220	535	580	1190	450	220	1210	300	315
450	18	152	350	1280	535	580	1250	650	280	1335	575	714
500	20	152	380	1365	535	580	1290	650	280	1415	575	714
600	24	154	435	1460	570	660	1455	850	380	1605	656	810
700	28	165	480	1520	750	550	1585	850	380	1844	656	810
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810
900	36	203	595	1810	750	550	1965	1250	380	2255	785	863
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863
1200	48	254	775	2280	1000	<, P align=center>925	2250	1250	380	2640	785	863
1400	56	279	870	2450	1000	925	-	-	-	-	-	-
1600	64	440	1000	2730	1000	925	-	-	-	3156	-	-
1800	72	490	1110	3020	1100	980	-	-	-	3421	-	-
2000	80	540	1250	3270	1100	980	-	-	-	3685	-	-

訂貨須知：

    一、①氣動對夾式軟密封蝶閥產品名稱與型號②氣動對夾式軟密封蝶閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定氣動對夾式軟密封蝶閥型號，請按氣動對夾式軟密封蝶閥型號直接向我們明科銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
